A FOCUS VIDEO CHIP-et választottad.

1.4 vagy 1.5-ös alaplapod van.
Sajnos semmilyen vizuális módszer nincsen arra, hogy megállapítsd melyik, csak és kizárólag multiméterrel (volt, ellenállás, ampermérő egyben) lehet megállapítani.

Ezt a következő módon kell:

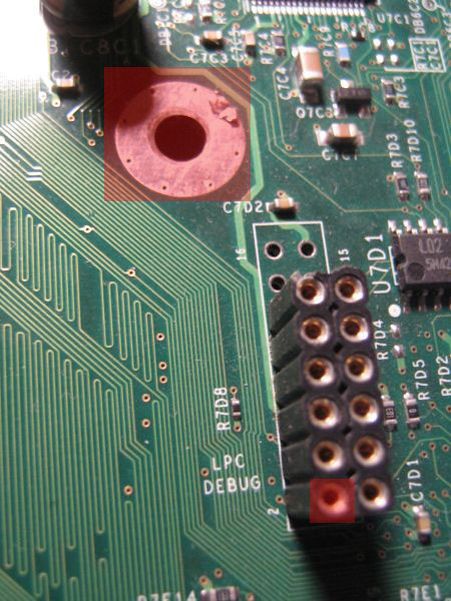

Measuring Ground+PIN2

Az LPC-n (ami a tüskesor aljzat a képen) pirossal jelölt PIN2 pontot és a nagy kerek GND pontot kell megmérni, kapcsolodnak-e egymáshoz, avagy sem.
Ezt megteheted sima OHM méréssel, vagy az xbox bekapcsolt állapotában 3.3 VOLT van-e rajta avagy sem.


A következő lehetőségeket találhatod:

- A PIN2 és a GND össze van kapcsolva
- A PIN2 és a GND nincs össze kapcsolva


Kattints arra,
amelyiket tapasztaltad
és lépj a következő lépésre!
