XBOX VGA kimenet készítés (boxba integrált csatlakozóval)
FIGYELEM!!! CSAK SAJÁT FELELŐSSÉGRE VÁGJATOK BELE.
EZ A TUTOR CSAK 1.0-1.5-ős Xboxon alkalmazható!!!
A moddoláshoz szükséges szerszámok:
- 1db VGA(15tűs) „anyás" csatlakozó
- Vékony vezetékek vagy szalagkábel
- Forrasztópálka
- Csípőfogó, fúrógép, „mini csiszoló (képből rájöttök)"
- Csavarhúzó (Torx T10, T15, T20)
A moddoláshoz szükséges idő kb. 30-45perc.

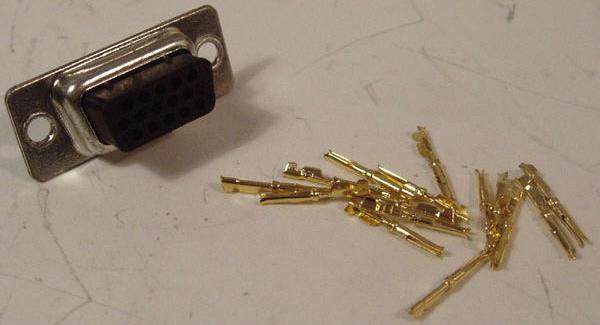

Az XBOX classic-ra kétféleképpen készíthetünk VGA kimenetet: vagy egy régi XBOX A/V kábelt vágunk szét és azt forrasztjuk egy VGA hosszabbító levágott részéhez, vagy az alaplapon található kimeneti pontokat egy csatlakozóhoz forrasztjuk és az XBOX-ba építjük. Most ez utóbbi elkészítését segítem. Elsőnek szedjük szét az XBOX-ot, teljesen, és vegyünk ki belőle mindent. Majd vegyük ki az árnyékoló lemezt. A VGA csatinak valahogy így kell kinéznie. Van olyan csatlakozó is, mely nyákba építhető, de arra sokkal nehezebb vezetéket forrasztani.

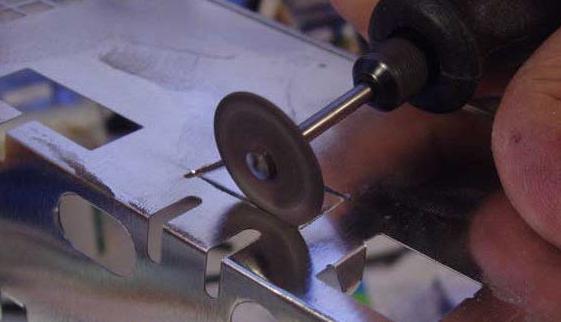

A következő, hogy kiválasztjuk a csatlakozó helyét. Majd az árnyékoló lemezt kivágjuk a csatlakozó méretére. Csak annyit vágj ki, hogy a kiemelkedő rész átférjen, mert a befogatáshoz még lyukat kell fúni a lemezben.
A legjobb hely az A/V és az Ethernet közé betenni. Ezután következhet a műanyag kivágása. Ugyanoda és ugyanakkora lyukat vágj, mert különben nem tudod beilleszteni a csatlakozót a helyére.

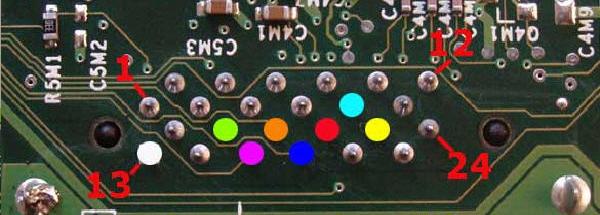

Most a lyukakat kell kifúrni, ezek rögzítik a csatlakozót a helyén és ide fogod majd becsavarni a monitor VGA kábelének csavarjait. Illeszd a kivágott részekhez, majd fúróval (pont akkora legyen, mint a csatlakozó két szélén a lyuk, fúrd ki az árnyékoló lemezt, majd illeszd a műanyaghoz és azt is fúrd ki. Ha ezzel is megvolnánk, következhet a csatlakozó forrasztás. Először a kis réz füleket forrasszuk meg. Használjunk vékony vezetékeket, vagy szalagkábelt. Olyan maximum 15cm hosszú vezetéket használjunk. A következő lépés, hogy a vezetékek másik végét az alaplap A/V kivezetésére forrasztjuk. Ezekre a pontokra forrasszunk.

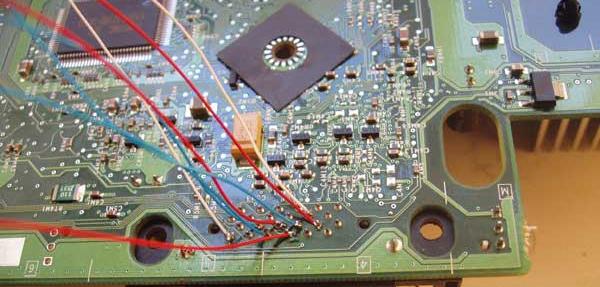

A rajzon a különböző színnel való megjelölés majd arra lesz jó, amikor a réz füleket a csatlakozóba dugjuk. Ha kész az alaplap forrasztása, akkor valahogy így kell kinéznie.

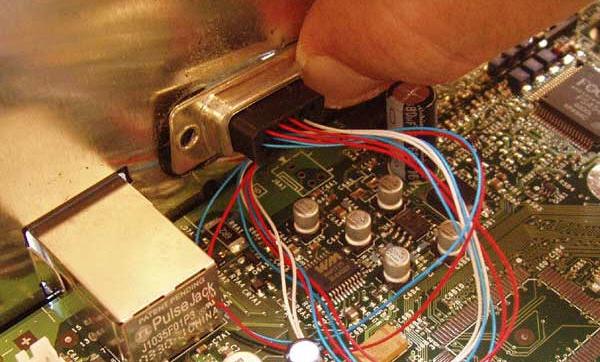

Most kell a vezetékeket a csatlakozóba helyezni. A réz füleket behelyezed a megfelelő nyílásba, majd vékony csavarhúzóval lenyomod, ekkor be fog pattanni a helyére.

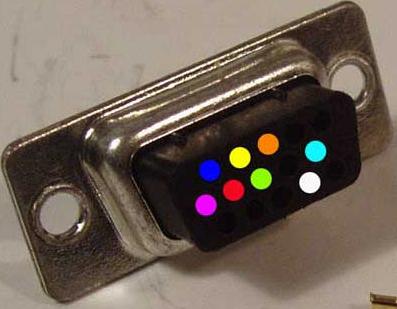

A színjelölés szerint tedd be a vezetékeket a helyükre.
Ha ezzel is kész vagy szereld vissza az árnyékoló lemezt és tedd vissza a helyére az alaplapot is. Tedd be a VGA csatlakozót a helyére és csavard be a csavarokat a rögzítéséhez.
Nagyjából ennyi.
A tutort készítette: dundiego
Minden jog fenntartva: a készítőn kívűl: xboxklub.hu
